PCR实验室

简介:分子诊断《PCR实验室(4区、6区、8区实验室)》

柏丝康实验室技术免费规划设计出方案报价服务
请致电:
021-58120233
13917009552 (微信同号)
产品介绍
基因扩增实验又称PCR实验,其特点是能将微量的DNA大幅增加,PCR是分子生物学研究和实验的常规方法,广泛应用于生物学各个领域,例如:艾滋病检测、乙型肝炎、禽疫病、癌基因的检测和诊断,DNA指纹、个体识别、亲子鉴定及法医物证,动、植物检疫,动物及其衍生产品检测,动物饲料、化妆品、食品卫生检测,转基因作物与转基因微生物检测等。
一、PCR实验室布局
PCR实验室原则上为试剂准备区、样本制备区、扩增区和扩增产物分析区四个单独的工作区域并设有专用走廊,各工作区域应设缓冲间,工作区与缓冲间宜安装连锁装置。不同功能的工作区应是分隔独立的,各工作区有明显的标志,不能直通,如果紧密相连,需安装物品传递窗。前两区为扩增前区,后两区为扩增后区,扩增前区与扩增后区应严格分开。实验材料、试剂、记录纸、笔、清洁材料等,只能从扩增前区流向扩增后区,即从试剂准备区→样本制备区→扩增区→扩增产物分析区,不得逆向流动。实验室的气流也应从扩增前区流向扩增后区,不得逆向流动。各工作区顶部应安装紫外灯,紫外灯的波长为254nm,每20㎡一支40W的紫外灯。
1、试剂准备区
2、标本制备区
3、扩增区
4、扩增产物分析区

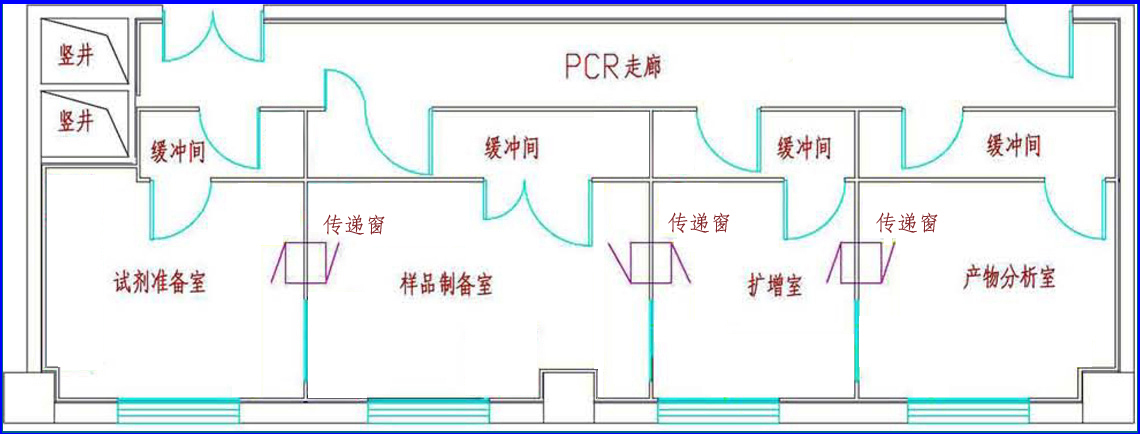

PCR实验室平面规划图(如使用全自动分析仪,区域可适当合并)
分 区 设计要求 压力 温度 相对湿度 照度
PCR走廊 实验室分割合理,宽敞明亮,各区人流方向一目了然 微负压 20-26℃ 40-60% 主实验室≥300Lx,其余房间200-300Lx
试剂准备区 各区要求有独立的空调对外排放装置,中央空调出风口封闭 微正压
样品处理区 所有分割连接处作到密封,间隙不能超过0.4cm 微正压
扩增室 人员流动要求在地面标有路标箭头 -10Pa
扩增产物分析区 传递窗两面要求有门 -20Pa

二、实验室空调通风系统设计及压力控制
  PCR实验室并没有严格的净化要求,但是为避免各个实验区域间交叉污染的可能性,宜采用全送全排的气流组织形式。同时,要严格控制送、排风的比例以保证各实验区的压力要求。
  2.1试剂贮存和准备区
  该实验区主要进行的操作为贮存试剂的制备、试剂的分装和主反应混合液的制备。试剂和用于样品制作的材料应直接运送至该区,不得经过其他区域。试剂原材料必须贮存在本区内,并在本区内制备成所需的贮存试剂。
  对与气流压力的控制,本区并没有严格的要求。
  2.2标本制备区
  该区域主要进行的操作为样本的保存、核酸(RNA、DNA)提取、贮存及其加入至扩增反应管和测定DNA的合成。
  本区的压力梯度要求为:相对于邻近区域为正压,以避免从邻近区进入本区的气溶胶污染。另外,由于在加样操作中可能会发生气溶胶所致的污染,所以应避免在本区内不必要的走动。
  2.3扩增反应混合物配制和扩增区
  该区域主要进行的操作为DNA扩增。此外,已制备的DNA模板 (来自样本制备区)的加入和主反应混合液(来自试剂贮存和制备区)制备成反应混合液等也可在本区内进行。
  本区的压力梯度要求为:相对于邻近区域为负压,以避免气溶胶从本区漏出。为避免气溶胶所致的污染,应尽量减少在本区内的不必要的走动。个别操作如加样等应在超净台内进行。
  2.4扩增产物分析区
  该区域主要进行的操作为扩增片段的测定。
  本区是最主要的扩增产物污染来源,因此对本区的压力梯度的要求为:相对于邻近区域为负压,以避免扩增产物从本区扩散至其它区域。
三、污染的预防与控制
PCR实验室设计的核心问题是如何避免污染。在实际工作中,常见的有以下几种污染类型:扩增产物的污染;天然基因组DNA的污染;试剂的污染以及标本间的污染。由于一旦发生污染,实验就必须停止,直到找到污染源为止,而且实验结果必须作废,需重新进行实验。所以发生污染后再围绕实验室来寻找污染源不但耗时而且繁琐,浪费人力物力。因此要避免污染,首先应是预防,而不是排除。
   3.1工作区域的严格划分
  (1)各个实验区域设置合理;
  (2)各个实验区域要有明显的标记(如醒目的门牌或不同的地面颜色等),以避免各个不同实验区域设备物品、试剂等发生混淆。
   3.2合理的系统设置
  (1)合理的空调通风系统设置,尽量采用全送全排的空调系统;
  (2)严格的气流压力控制,保证不同的实验区内不同的压力要求。
   3.3 规范的操作
  (1)扩增检验实验室的技术人员必须进行上岗培训,经培训合格后才能从事临床基因扩增检验的工作;
  (2)在实验操作过程中,操作者必须戴手套,并经常更换。此外,操作中使用一次性帽子也是一个有效地防止污染的措施;
  (3)清洁工作及时、正确。实验工作结束后,必须立即对本区进行清洁。除常规的消毒液体对表面进行擦拭消毒或紫外线灯的照射消毒外,对一些实验设备还应进行高压消毒处理。
  3.4严格的管理
 (1)严格控制进出实验室的人员。与实验无关的人员不得随意进出实验室,有条件的情况下要设置独立的通道和进出整个实验区的门;
  (2)尽量减少在实验区内不必要的走动以减少交叉污染的可能性。
  (3)扩增产物分析区是最主要的扩增产物污染来源,废液不能在实验室中倾倒,必须经消毒液浸泡消毒后在远离实验室的地方弃掉,用过的吸头等一次性材料也应经消毒液浸泡消毒后统一处理,如焚烧等;
  (4)扩增产物分析区可能会用到某些可致基因突变和有毒物质,应特别注意实验人员的安全防护。
 3.5完备的实验室配套设施
 完备的实验室配套设施是保证实验工作的必要条件,应根据各个实验室实验内容的不同配备相应的设备和仪器,如超净工作台、离心机、加样器等。

   在实验室工程领域,柏丝康高级工程师、专家、技术顾问、设计师及专业的施工团队,从咨询、设计到施工为客户提供完善的售前售后一站式服务体系。敬请来电咨询!
