恒温恒湿实验室

简介:恒温恒湿实验室空调是温湿度控制的心脏,要求精度高,故障率低。

柏丝康实验室技术免费规划设计出方案报价服务
请致电:
021-58120233
13917009552 (微信同号)
产品介绍
恒温恒湿实验室定义
恒温恒湿实验室用于产品开发、研究、试验(实验)、测试的重要场所。原理是:利用恒温恒湿空调技术对实验室升温、降温、加湿、除湿,进而精密控制实验室的温湿度稳定在某一个控制范围内。

恒温恒湿实验室的应用范围
  恒温恒湿实验室是生产企业的产品质量检验与控制和流通领域里的商品质量检验把关的基础设施。恒温恒湿实验室广泛应用于——棉纺、毛纺、针织、面料、化纤、纸张、包装、皮革、复合材料、涂料、烟草生产企业以及质检、纤检等部门,按照ISO和GB有关标准规定,纺织品、纺织原料、纸张、纸品和纸箱等商品的质物理项目的检验必需在标准大气条件下进行。纺织品和纺织原料检验的标准大气按ISO139和GB6529标准规定,温度20±1℃,相对湿度65%±2%;纸张、纸品和纸箱类商品检验的标准大气按照ISO187和GB10739标准规定,温度23±1℃,相对湿度50%±2%。除了常规温湿度的恒温恒湿实验室,还有其它特殊的5-18℃低温、30-80℃高温、相对湿度要求小于40%RH低湿、相对湿度高于80%RH的高湿等特殊要求的恒温恒湿实验室。随着恒温恒湿实验室的应用越来越广泛,目前在应用于各类生产企业质量检测、生物培育、食用菌培育、检测计量机构、三坐标测量、生化实验等领域。

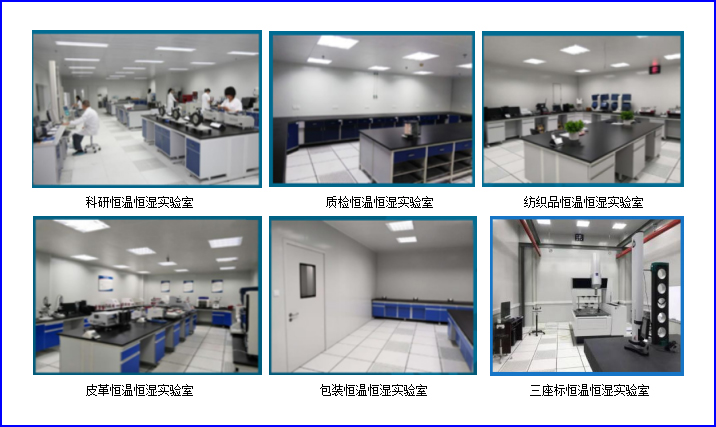

恒标可提供的恒温恒湿实验室
类型 温湿度 应用行业
常规恒温恒湿实验室 18-30C°,45%-70%RH 纺织、造纸、精密制造等
低温恒温恒湿实验室 12-18C°,45%-70%RH 胶片保存、药物研究等
超低温恒温恒湿实验室 5-12C° 生物培养、储存库等
高温高湿老化房 30-80C°,40%-95%RH 电子产品的高温或高温高湿老化试验
超高精度恒温恒湿实验室 ≦0.1C°,≦0.1%RH 科研、研发、检测类
部分行业检测温湿度标准
分项 造纸 纺织 塑料 涂料
温度 23±1C° 20±1C° 20±1C° 23±2C°
相对湿度 50±2% 65±2% 50±3% 50±5%
循环次数 15~30次/h 15~30次/h 15~30次/h 15~30次/h
空气流速 ≤0.3m/s ≤0.25m/s ≤0.3m/s ≤0.3m/s
新风补充 ≥0.5m²/人.分 ≥0.5m²/人.分 ≥0.5m²/人.分 ≥0.5m²/人.分
噪音 ≤55dB ≤55dB ≤55dB ≤55dB
国家标准 GB10739 GB6529 GB/T2918 GB9278
国家标准 ISO0187 ISO139 ISO3291 ISO3270
恒标设计的高精度恒温恒湿实验室具有以下特点
 1、高精度:实验室环境的精准性是影响检测结果最大因素,因此对设备的精确控制是我们设计恒温恒湿实验室的首要考虑因素。

恒标对常规恒温恒湿实验室采用变频一体机控制,采用直流变频压缩机:动态制冷,可变容量输出冷量,比交流变频节能20%;比定频机组节能50%;直流变频压缩机能效比高达4.8;电子膨胀阀:精确调节制冷系统过热度;EC风机:风量可连续调节,比交流风机节能30%。恒标对超高精度、非标恒温恒湿实验室采用DDC或PLC智能化控制,控制器一般采用西门子或三菱等品牌,根据室内传感器反馈的信号做出相应的动作,智能化高,操作方便,反应迅速和准确超高精密恒温恒湿空调技术,可精确的控制好湿度,同时平衡好温度。
 2、稳定性:恒温恒湿机组的稳定性是影响恒温恒湿实验室运行的重要因素,实验室空调需要长时间不间断运行,这对精密空调各个部位要求都比较严格,恒标设计匹配的恒温恒湿实验室专用空调可全年24小时不间断运行,成熟稳定的恒温恒湿产品核心控制技术研发,并对每个部件都进行了优化,精工细琢,为生产企业产品检测与商品质量把关提供稳定的恒温恒湿实验室。

3、环保节能:实验室节能是目前发展的重中之重,是实验室长期运行的有利保证。恒标采用最新温湿度补偿系统技术,使恒温恒湿精密空调不仅在温湿度控制精度和稳定性有保证,同时可降低65%以上的能耗,与传统恒温制冷除湿的大功率设备相具有明显优势,大大降低的整个系统的运行成本。
 4、傻瓜式操作:越智能的系统,操作应该越简单,实验室工作人员并非暖通专业技术人员,因此恒标设计匹配的恒温恒湿机组操作界面简单人性化,操作傻瓜式,设置好温湿度范围即可自动运行,有异常情况才会发短信提醒,无须专人维护。
恒标设计完整的恒温恒湿实验室包括规划布局和装修系统,空调系统,通风系统,给排水系统,控制系统,室内照明插座配电系统,实验室家具与配套用户培训、维护等一体化组成。
完整的实验室应该包括建筑布局和装修系统,空调系统,通风系统,给排水系统,控制系统,室内照明配电系统,实验室家具与配套用户培训,维护等一体化组成。
1.恒温恒湿实验室整体系统组成
  1.1.应用保温保湿效果良好的建设材料,构建成一个有利于恒温恒湿系统稳定的空间(库体)
  1.2.应用温湿度焓差关系及温湿度补偿方法将室内温度、湿度除减量及补偿关系进行温度、湿度配比计算。
  1.3.就用工程手法将室内空气流量、空气气流关系、补充量、正压、负压等方法将室内温湿度进行一次中度精准调节。
  1.4.利用高精度传感器、高精度温湿度补偿系统、运行软件等方法进行精度精准调节。
  2、恒温恒湿实验室工程的组成
  2.1.保温保湿的围房构建(实验室保湿库房),也称实验室装修系统。
  2.2.恒温恒湿系统设备(机组、管道)
  2.3.送回风管道系统
  2.4.恒温恒湿控制系统
  2.5辅助电力控制及照明系统工程
  2.6.智能远程控制系统
  3、标准恒温恒湿实验室的基本配房:
  应包括缓冲房,实验房和空调房。
  4、恒温恒湿实验室装修系统:
   恒温恒湿实验室对装修材料有严格的要求,整体库房材料要求保温,以保证外界空气对实验室环境的影响恒温恒湿实验室内围护材料要求有严格的保温隔湿性能,并注意防火。
  (1)保温围板:一般采用泡沫彩钢板(化学名称为聚苯乙烯彩钢板)、岩棉彩钢板、聚氨酯彩钢板,玻镁彩钢板等。一般采用50mm、75mm或100mm等厚度,精度越高,百度则越要求越高。
  (2)为保证气密性,顶板,墙的四角应用圆弧密封,门的四角,踢角线等都采用铝合金密封。
  (3)门和窗采用恒标专用密闭门和密闭窗,密闭窗要求采用双层隔热固定玻璃窗。为透视窗,用于观察,以减少人员走动影响室内境。
  (4)地面处理:必须做防水处理,并且地面保温性能须满足要求;一般铺设600*600防静电架高地板。
  (5)照明:满足不同室内要求照度合理布置照明灯具,一切以环保节能为主, 一般采用LED节能灯。
  5、恒温恒湿实验室气流组织:
  室内送风需要根据恒温恒湿的精度来设计通风换气循环模式。普通的一般采用上送侧回。恒温恒湿管路部分包括风管与水管和铜管,把体内多余的能量转移到室外,风管利用恒温恒湿设备产生的冷热量,再送入室内,所以保温性能要求高。不同精度要求的恒温恒湿工程,其气流组织设计也不尽相同,在普通精度要求的系统中,一般采用上送下侧回;在高精度的恒温恒湿工程中(如温度精度要±0.2,0.1℃),必须采用孔板送风,下部均匀回风,才能满足所需温湿度精度控制。不同温湿度精度要求,设计送风温差就不同,±2℃的恒温恒湿工程,换气次数约10~15次/h,±1℃的恒温恒湿工程,换气次数约15~20次/h;±0.5℃的恒温恒湿工程,换气次数约>20次/h;±0.2℃的恒温恒湿工程,换气次数约>30次/h(实际咨询恒标工程师需经过详细计算)。
  6、恒温恒湿实验室新风系统
  新风系统的第一作用是为工作人员提供生理新鲜空气,其对实验室温湿度的稳妥定性也功不可没,也是必不可少的设备:为了让实验室不受外界的干扰,必须向实验室提供新风,以保持实验室气压为正,这样外界的空气进入不了实验室,确保实验室长年温湿度稳妥定。
  案例:
  建设单位:某企业纺织品检测实验室
  工程内容:恒温恒湿实验室工程及实验室其它配套设备,整体建设。
  工程状况:实验室总面积约为50m2,层高2.6米,温度20±1℃:湿度65±2%RH。

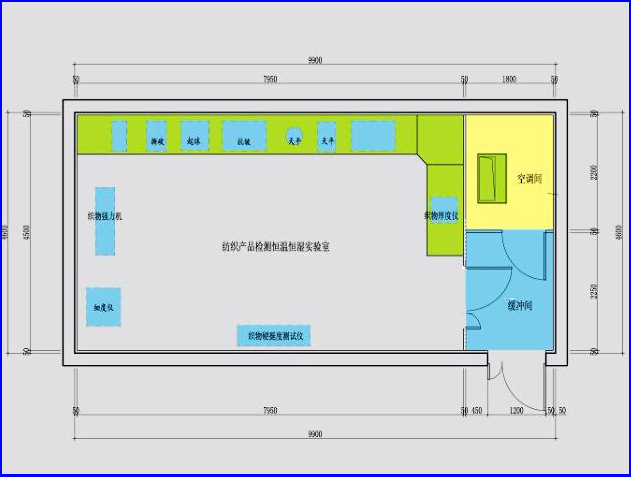

                                        实验室平面布局


在实验室工程领域,柏丝康高级工程师、专家、技术顾问、设计师及专业的施工团队,从咨询、设计到施工为客户提供完善的售前售后一站式服务体系。敬请来电咨询!
