化学实验室规划设计

简介:化学实验室包括有机化学实验室与无机化学实验室, 有机实验室与无机实验室既有共性又有差异,有机实验室对防爆及通风的要求比无机实验室更高。

柏丝康实验室技术免费规划设计出方案报价服务
请致电:
021-58120233
13917009552 (微信同号)
服务介绍
化学实验室包括有机化学实验室与无机化学实验室,其主要功能为容量分析、常规分析、样品前处理等,根据实验性质的不同有可能设计有毒、易燃、易爆、强酸、强碱等物质,有机实验室与无机实验室既有共性又有差异,有机实验室对防爆及通风的要求比无机实验室更高,通常需要增加防爆柜及桌面通风罩等。化学实验室主要分为六个设计方面:化学实验室平面设计系统、化学实验室单台结构功能设计系统、化学实验室给排水设计系统、化学实验室电控系统、化学实验室特殊气体配送系统、化学实验室有害气体输出系统。
一、平面设计系统:
 1、安全 化学实验室是最易发生爆炸、火灾、毒气泄露等的场所,首先要考虑的因素就是“安全”。
(1)疏散、撤离、逃生、顺畅、无阻,安全通道;一般实验室门主要向里开,但如设臵有爆炸危险的房间,房门应朝外开,房门材质最好选择压力玻璃。
(2)建筑要求 化验室的建筑应耐火或用不易燃的材料建成,隔断和顶棚也要考虑到防火性能。可采用水磨石地面、玻化砖,窗户要能防尘,室内采光要好,门应向外开,大实验室应设两个出口,以利于发生意外时人员的撤离。
(3)供水和排水 供水要保证必须的水压、水质、和水量以满足仪器设备正常运行的需要,室内总阀门应设在易操作的显著位臵,下水道应采用耐酸碱腐蚀的材料,地面应有地漏。
(4)通风设施由于化验工作中常常会产生有毒或易燃的气体,因此化验室要有良好的通风条件,通风设施一般有3种:
 ① 全室通风 采用排气扇或通风竖井,换气次数一般为5次/时。
 ② 局部排气罩一般安装在大型仪器发生有害气体部位的上方。在教学实验室中产生有害气体的上方,设臵局部排气罩以减少室内空气的污染。
(5)装备配置
①常用设备:排毒柜、桌面通风罩、原子排风罩、万象抽气罩、边台、中央台、试剂柜、器皿柜、防爆柜、紧急喷淋头、紧急洗眼器等。
② 常用仪器:旋转蒸发仪、酸度计、电热器、搅拌器、离心机、粉碎机等。
二、化学实验室模型
化学实验室标准单元组合设计应符合工作流程、设计规范及空间标准的要求,并与排毒柜、实验台及实验仪器设备的布置、结构现行以及管道空间布置紧密结合。一般有以下几种模型:

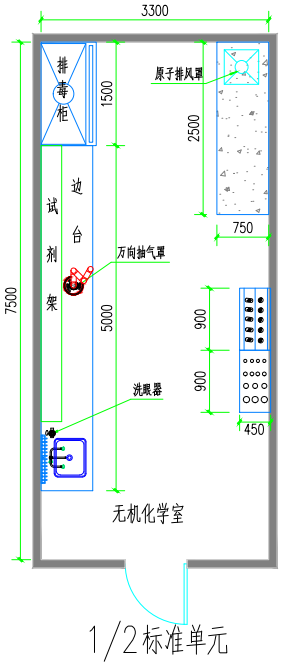

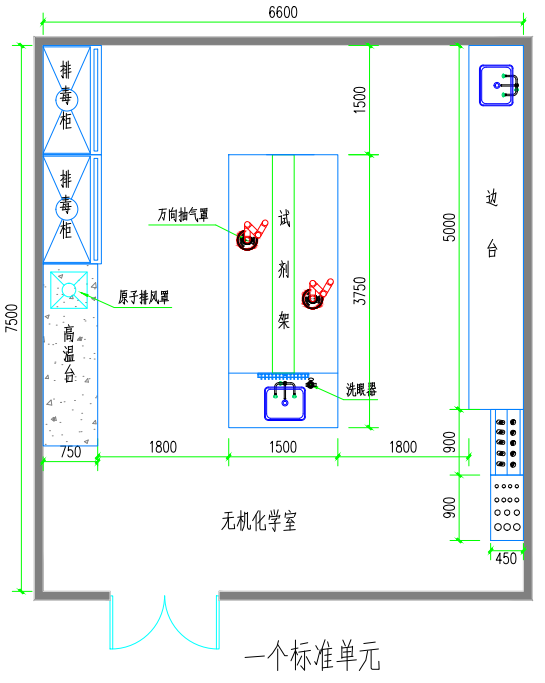

①.无机实验室

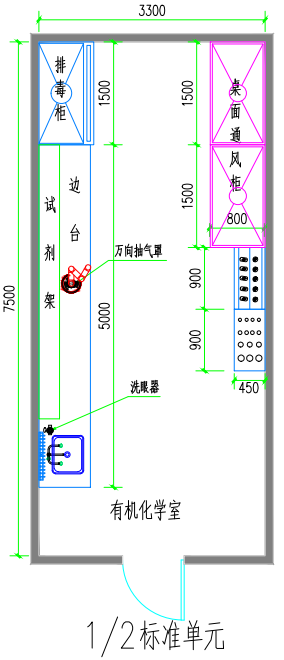

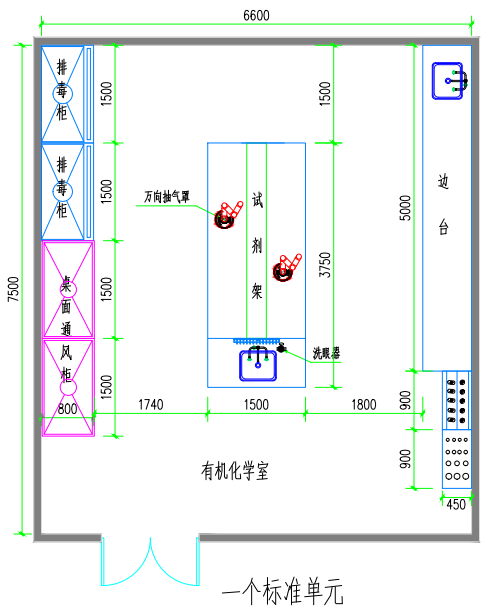

②.有机实验室模型

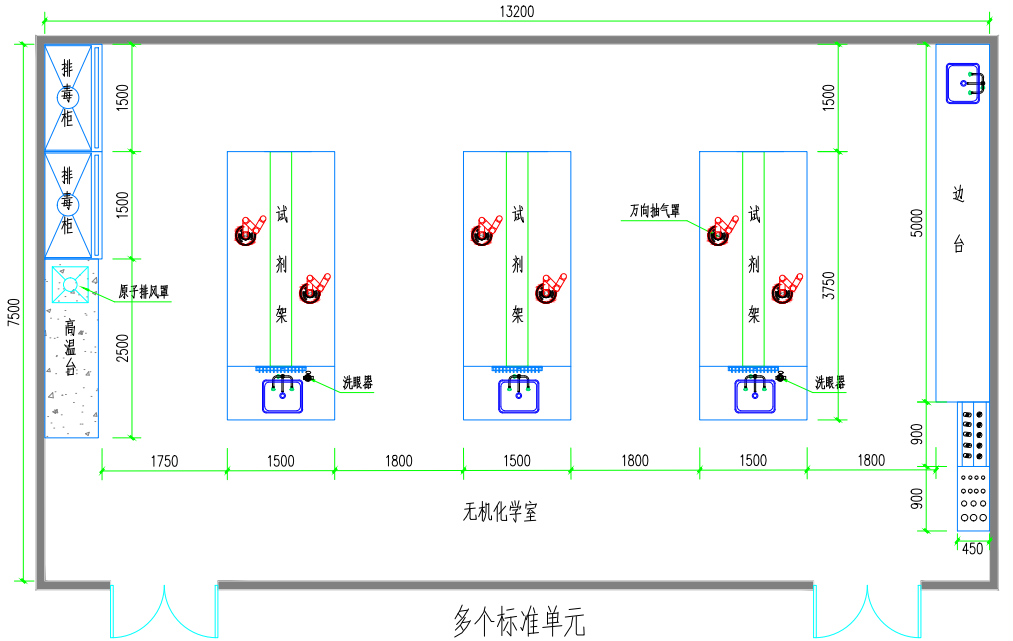

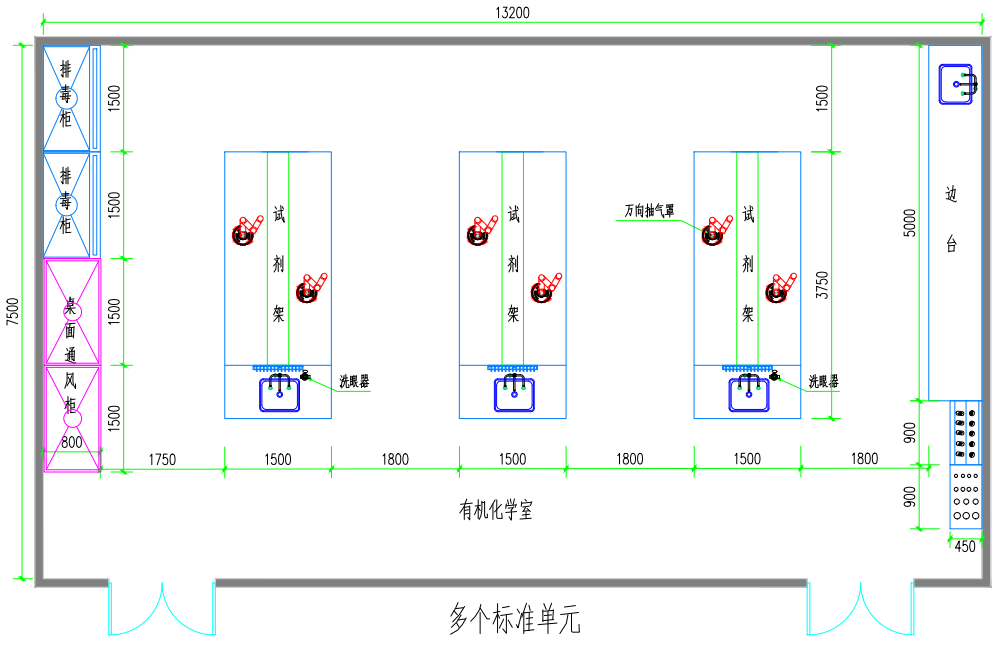

   对于1/2单元的化学实验室模型,采用边台,设一个出入口;对于一个标准单元以上的化学实验室模型,可以采用一个以上的中央台,设两个以上的出入口;必须确保出入口通畅,不能出现通道死角。
三、化学实验室供排水设计系统
绐排水设计系统:排水点位图按污水性质、成分及污染的程度设计不同的排水系统;对有害有毒物质的污水应设置独立的排水管道,污水经局部处理或回收利用才能排入室外排水管网。
四、电控系统
实验室供电系统也是实验室最基本的条件之一。化学分析实验室必须防火,对于有易燃易爆物品的实验室,电线、照明、插座等都要按防爆设计,设计需要符合消防标准。电源插座有:10A、16A。电源插座应远离水盆和煤气、氢气、等喷嘴口,并不影响实验台仪器的放臵和操作位臵。线盒采用钢线槽(主要用于试剂架、边台和中央台面上)。电线线径应充分考虑实验的当前需要和扩容。必须在装修开始前完成实验台方案的确定,并出具电位图。
五、特殊气体配送系统
化学实验室用气主要有不燃气体(氮气、二氧化碳)、惰性气体(氩气、氦气等)、易燃气体(氢气、一氧化碳);剧海气体(氟气、氯气);助燃气体(氧气)组成。除不燃气体、惰性气体外其它气体不得进入实验室。可以通过输气管接到各实验室内。一般气相室配珞氮气(He)、氮气(N2),气质联用室等。
六、实验室有害气体输出系统
实验室内往往存在许多不利于人体健康的化学物污染源,特别是有害气体,将其排除常重要。但与此同时,能源往往会被大量的消耗,因而实验室的通风控制系统的要求渐高,从早期CV(定风量),2-State(双稳态式),WA(变风量)系统,到最新的适应性控制系统——既安全,又要符合节约能源的需要。实验室有机废气和无机废气分别采用活性碳吸附和水喷淋方式进行净化处理,以达到国家关于有害气体排放标准的要求。
室内装修
(1)地面:实验室的地面要求防滑、耐腐蚀、易清洁,可采用防滑陶瓷地砖、PVC地面或环氧树脂实验室专用地面。
(2)隔断:墙面可采用半玻璃墙或落地玻璃墙,半玻璃墙可采用玻璃与彩钢板、玻璃与硅钙板、玻璃与砖墙结合,硅钙板或砖墙部分可喷乳胶漆或铁陶瓷砖,彩钢板需要采用玻镁板等防火等级高、耐用的墙板。
(3)天花:对于层高较低的实验室,建议不做天花;对于3.5m以上的实验室,可采用铝扣板天花。对于用彩钢隔断的实验室,天花用彩钢板。天花要求简单且容易清洁。
(4)门:实验室的门可采用钢门、彩钢板门、玻璃门等,用子母门形式,门上安装观察窗,门向外开,门禁可设电子门子系统及警告标识。
