一、洁净室的定义:
   洁净室是指将一定空间范围内之空气中的微粒子、有害空气、细菌等之污染物排除,并将室内之温度、洁净度、室内压力、气流速度与气流分布、噪音振动及照明、静电控制在某一需求范围内,而所给予特别设计之房间。亦即是不论外在之空气条件如何变化,其室内均能俱有维持原先所设定要求之洁净度、温湿度及压力等性能之特性。
  洁净室相对无尘车间、净化厂房来说,其体积量大小要小很多,通常是指单体房间的净化工程,洁净室是空气无尘净化工程中的一个应用很广泛的项目。
洁净室等级
  洁净室及洁净区空气洁净度整数等级表:
空气洁净度等级(N) 大于或等于表中粒径的最大浓度限值(pc/m3
国际单位 英制单位 0.1µm 0.2µm 0.3µm 0.5µm 1.0µm 5.0µm
ISO1级 -- 10 2 -- -- -- --
ISO2级 -- 100 24 10 4 -- --
ISO3级 1级 1000 237 102 35 8 --
ISO4级 10级 10000 2370 1020 352 83 --
ISO5级 100级 100000 23700 10200 3520 832 29
ISO6级 1000级 1000000 237000 102000 35200 8320 293
ISO7级 100000级 -- -- -- 352000 83200 2930
ISO8级 100000级 -- -- -- 3520000 832000 29300
ISO9级 -- -- -- -- 35200000 8320000 293000


 新版医药GMP洁净度等级ABCD空气悬浮粒子标准:
洁净度等级 悬浮粒子最大允许数/m2 近似对应
传统规格
静态 动态
≥0.5µm ≥5µm ≥0.5µm ≥5µm
A级 3520(ISO5) 20 3520(ISO5) 20 100级
B级 3520(ISO5) 29 352000(ISO7) 2900 100级
C级 352000(ISO7) 2900 3520000(ISO8) 29000 10000级
D级 3520000(ISO8) 29000 不作规定 不作规定 100000级

洁净室的组成部分
  洁净室的构成是由下列各项系统所组成(在所组成的系统分子中是缺一不可的),否则将无法构成一个完整且品质良好的洁  净室。
    围房构建,即组成洁净室的密封性空间。包括:
1)天花板系统:包括吊杆、纲梁、天花板格子梁。
2) 隔墙板:包括窗户、门。
3) 地板:包括高架地板、防静电板、环氧自流坪、PVC净化地板等。
4) 室内通道辅件:包括风淋室、更衣室、传递窗等。
空气调节净化系统,包括:1)净化机组、2)过滤器系统、3)管道系统:风管、水管、铜管等智能控制部份,包括:1)照明与照明控制、2)智能与远程控制系统。
四、洁净室分类:
洁净室主要分为工业洁净室(无尘)和生物洁净室(无尘,无菌)

工业洁净室和生物洁净室其实都是属于洁净室,本质上的区别主要一个是针对无尘,一个针对无菌,两者主要目的有所区别,因此在设计和施工要有所侧重。
   工业洁净室适用于精细机械工业、电子工业(半导体、集成电路等)宇航工业、高纯度化学工业、原子能工业、光磁产品工业(光盘、胶片、磁带消费)LCD(液晶玻璃)、电脑硬盘、电脑磁头消费等多行业。

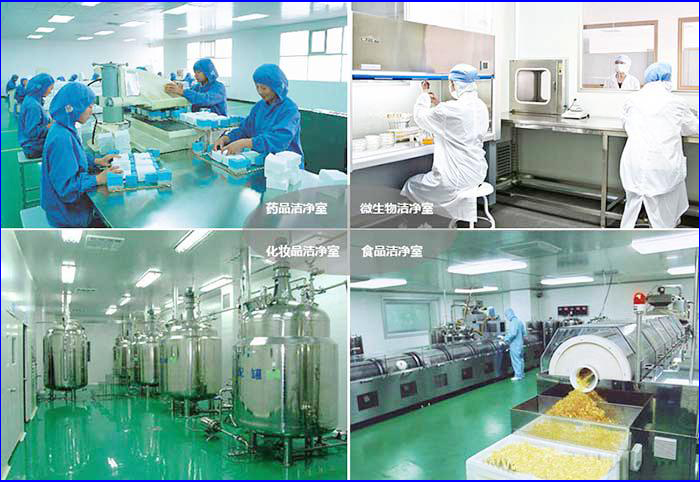

 生物洁净室适用于制药工业、医院(手术室、无菌病房)、食品、化装品、饮料产品消费、动物实验室、理化检验室、血站等。因各行业对洁净室的洁净程度要求是不一致的,因此在进行洁净室工程设计时应遵守相关的标准,确保其环境达到所需的标准。
五、洁净室的施工
   洁净室的施工主要是保持严密、干净。
   1.洁净室的主体结构
    施工洁净室的主体结构一般都是钢筋混凝土结构,砖墙围护,此工序是洁净室最外的一层洁净屏障,施工时要注意:
   1)混凝土、砖墙上的洞要补好,能减少墙面裂纹;
   2)混凝土与砖墙连接处要有防止产生裂缝的措施;
   3)内、外墙抹灰要分层施工,防止墙面裂纹及空鼓,尤其是内墙,通常认为内部还有洁净墙板,不用抹灰,其实是错误的想法,这层抹灰非常重要,洁净室装修工程对后期的洁净帮助很大,能减少灰尘和噪声等在10%左右。

2. 洁净板墙体施工

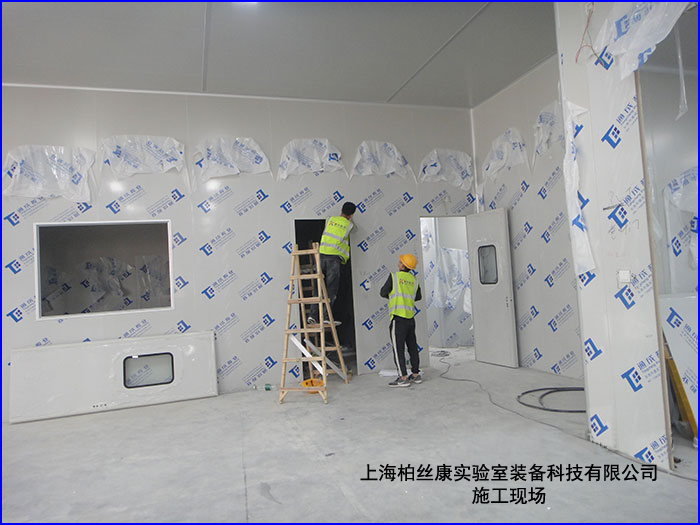

 现在一般的洁净室都是采用洁净板组合安装,施工时要注意:
 1)施工前一定要先根据现场的结构完成尺寸,绘制好墙板施工排列图,现在很多企业在施工时,墙板排列图都是按照施工图纸绘制的,跟现场有很大的尺寸差别,使得绘制的施工排列图根本就没有作用。施工排列图能事先减少墙板的拼缝,从而大大减少灰尘等杂物,提高洁净度;
 2)洁净墙板之间的连接条不能漏放,如果漏放,以后在拼缝处打胶根本没用,随着时间的增长,墙板之间会错层,拉裂胶;
 3)洁净板的保护膜不要撕,待最后地面、天花都完成再撕;
 4)洁净板的拼缝要严密,相互顶紧,不能活动;
 5)洁净墙板施工时,墙板与混凝土及砖墙之间的空隙的灰尘一定要用吸尘器吸干净,同时将墙面、地面、顶棚的灰尘、垃圾等清理干净;
  6)洁净室的门必须是气密门,要有良好的密封性能,保证门里外的空气、声音隔绝。
 3. 洁净板天花的施工
 天花系统是洁净室的基本系统之一,本工程所用的天花为洁净板天花,洁净室装修工程施工时要注意:
 1)与墙板施工一样,施工前,要先根据现场实际结构尺寸,绘制天花排列图,用途同墙板;
 2)由于天花上一般要上人检修,所以洁净板必须有足够的强度、刚度,保证天花上人后不变形,不拉裂打胶缝;
 3)空调新风、灯具等与天花的接缝要严密,相互顶紧。
4.地面系统的施工地面
  一般都采用环氧树脂地面、架空地板等,采用环氧树脂自流平地面,施工时要注意:
  1)混凝土基层应平整、牢固,裂缝提前修补,确保环氧树脂油漆完成后不产生裂缝;
  2)环氧材料要符合设计要求;
  3)基层要打磨平整,边打磨边要用吸尘器吸干净灰尘;
  4)环氧树脂地面完成后,必须用洁净吸尘器吸尘,不能用普通的吸尘器。
5.洁净室装修工程打胶
 打胶是最后一道工序,打胶的好坏直接影响洁净室的洁净度,打胶时要注意:
 1)材料要满足要求;
 2)每个地方的胶都要打到,不能漏打,要打胶的位置:天花板接缝;墙板接缝;不同材料相接处;天花与墙板接缝;墙板与地面接缝;灯具与天花接缝;风口与天花接缝等;
 3)为了防止材料胶与环氧油漆发生反应,使胶变色,打胶要在环氧油漆地面完成后再进行施工。
6.洁净室装修工程施工总体要求
  1)所有搬进洁净室的材料都必须清洗干净;
  2)与洁净室相连的管道井清扫必须用洁净吸尘器打扫;
  3)进入洁净室必须要穿符合要求的洁净服,优选尼龙材质的全罩型洁净服,禁止用棉质的洁净服;
  4)施工作业期间,要提前安装好风淋室,进入洁净室必须通过风淋室;
  5)清洁洁净室内的墙时应使用洁净室无尘布;
  6)清洁洁净室的地面应使用专用拖把;
  7)工作时一定要记住,永远是由上往下擦,从离门最远的地方向门的方向擦。
要保证洁净室土建施工的成功,应遵守以下原则:
严格把好材料的采购及使用关;
把好每道工序无尘检查关;
设计合理的施工行动路线;
加强施工人员的技术及素质教育;
备足备全各种工具器具。

设计和施工质量要符合的标准:
(1)符合新版GMP(2010年版)的要求
(2)药品生产质量管理规范(2010新版)(SFDA)
(3)GB50457-2008医药工业洁净厂房设计规范
(4)GB50591-2010洁净室施工及验收规范
(5)ISO14644/1-5.7 ISO洁净室和受控环境指南14644/1-5.7
(6)GB50019-2003采暖通风与空气调节设计规范
(7)GB50016-2006建筑防火设计规范
(8)通风与空调工程施工及验收规范GB50243-2002
(9)建筑给水排水及采暖工程施工质量验收规范GB50242-2002
(10)GB50236-2011现场设备、工业管道焊接工程施工及验收规范
(11)建筑装饰工程施工及验收规范JBJ73-91
(12)GB50168-2006电缆线路施工及验收规范
(13)电气装置安装及配线工程施工及验收规范GBJ50258-96
(14)GB50303-2002建筑电气工程施工质量验收规范
(15)GB50185-2010-工业设备及管道绝热工程施工质量验收规范
(16)GB50316-2000工业金属管道设计规范(2008版)
(17)GB 50184-2011工业金属管道工程施工质量验收规范
(18)GB50235-2010工业金属管道工程施工规范
(19)HG/T21629-1999管架标准图
(20)消防、环保与电气等符合当地与国家有关的法规与标准。
在实验室工程领域,柏丝康高级工程师、专家、技术顾问、设计师及专业的施工团队,从咨询、设计到施工为客户提供完善的售前售后一站式服务体系。敬请来电咨询!
